一、用途

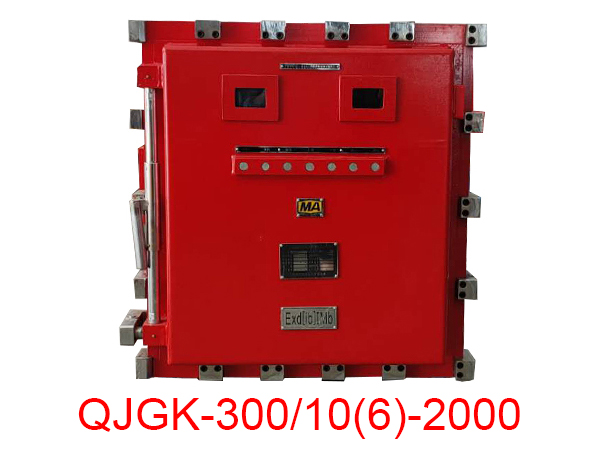

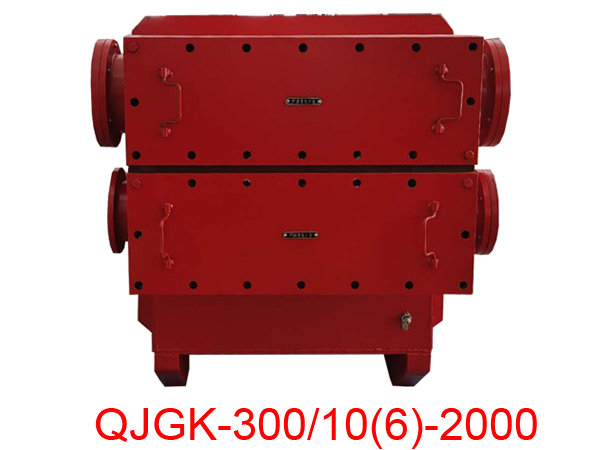

本装置适用于煤矿井下及其周围介质中含有甲烷、煤尘等爆炸混合物的环境中,对额定电压10(6)kV、额定频率50Hz、额定功率2500Kw以下的高压水泵等鼠笼式交流异步电动机进行限流起动,起动结束后由高压真空接触器旁路短接电抗器。与KJ系列煤矿井下电力电网监控系统连接,可以实现远程监测及控制,实现无人值守等现代化管理。
二、特点
1、快开门、小车式机芯结构,模块化设计,检修、更换方便快捷;
2、内置电源隔离开关,电源负荷开关,电抗器旁路开关,方便独立控制,检修或处理故障时无需切断上级电源开关,电抗器本体采用环氧树脂真空浇注,耐压等级高。有超温保护模块,避免电抗器过热烧毁;起动阻抗可调整,适应多种负载类型,电网冲击小,起动性能优良、可靠;
3、采用了中文汉显微电脑综合控制器,显示直观、调整简单,旁路切换模式有时间模式、电流模式,具有电抗器温度超限检测、旁路接触器故障检测、起动与工作电流显示功能;
4、控制器具有自检、故障自诊断、事件长期记忆功能,抗干扰能力强,并具有密码保护功能,防止非授权修改;
5、配备标准RS485通讯接口,能实时主动上传参数、事件、故障信息等,很方便实现组网和网络通讯,实现遥测、遥控、遥信、遥调等四遥功能,提高煤矿井下供电系统的集中化、智能化、信息化管理和调度。
三、技术参数
